【应用范围】：用于中碎作业，中型和短头型用于细碎作业。
复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。
进料粒度：≤369mm
生产能力：45-1270t/h
电机功率：75-315KW
【应用范围】：用于中碎作业，中型和短头型用于细碎作业。
【适用物料】：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。
复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。复合式圆锥破碎机之所以成为应用广泛的圆锥式破碎机，得益于其在各种工况环境下工作的可靠性，而CS系列极大程度上保留了其经典结构，如弹簧保险装置、大直径主轴、重型机架和干油密封等，设备可靠性得到更大程度保证。多种腔型可供选择，应用多种工况条件。
经典结构设计，性能稳定可靠
弹簧圆锥破碎机之所以成为国内外应用广泛的圆锥式破碎机，得益于其在各种工况环境下工作的可靠性，而复合式圆锥破碎机极大程度上保留经典结构，设备可靠性得到更大程度保证多种腔型可供选择，应用多种工况
有标准型和短头型两种机型，每种机型又配备多种腔型，可以适用于各种硬度物料的中碎和细碎作业需求层压破碎设计，出料粒形更好
利用层压破碎原理对物料进行破碎，破碎效率高，易损件磨耗低；破碎后成品呈立方体，细粒级含量高，可以很好的满足现阶段一些高品质骨料的使用需求液压润滑系统，操作更简单

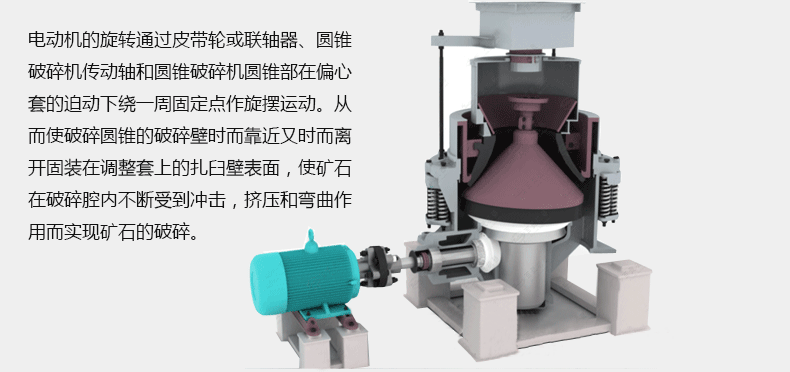

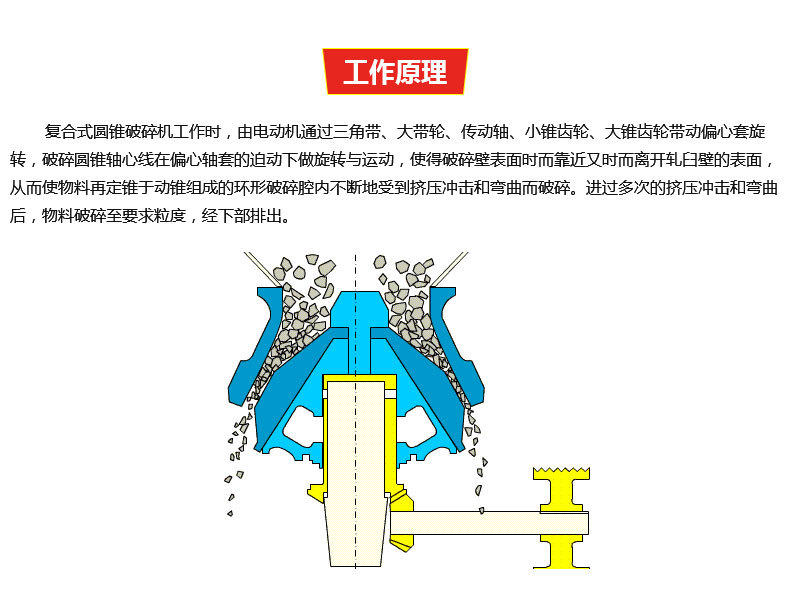

配置了液压润滑系统，用户可轻松完成调整设备排料口和设备清腔操作；该系统采用电冷系统润滑油站，可以实现润滑站的自动化控制，简化圆锥破日常操作和运维破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥在偏心套的带动下做旋摆运动，使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到挤压与冲击，而被破碎。
型号 | 动锥直径 | 腔型 | 给料口尺寸 (mm) | 出料口尺寸 (mm) | 主轴转速 (r/min) | 电动机功率 (kw) | 生产能力 (t/h) | 重量 (t) | 外形尺寸 (mm) | |
闭口边 (mm) | 开口边 (mm) | |||||||||
CS75B | 900(3´) | 细型 | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 15 | 2821x1880x2164 |
粗型 | 159 | 175 | 13-38 | |||||||
CS110B | 1200(4´) | 细型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 20 | 2821x1880x2164 |
中型 | 156 | 156 | 13-38 | 100-200 | ||||||
粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
CS160B | 1295(4.25) | 细型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 27 | 2800x2342x2668 |
中型 | 188 | 210 | 16-38 | 132-253 | ||||||
粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
CS220B | 1650(5.5) | 细型 | 188 | 209 | 16-38 | 485 | 220 | 181-327 | 55 | 3911x2870x3771 |
中型 | 213 | 241 | 22-51 | 258-417 | ||||||
粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
CS315B | 2134(7´) | 细型 | 253 | 278 | 19-38 | 435 | 315 | 381-726 | 110 | 4631x3251x4732 |
中型 | 303 | 334 | 25-51 | 608-998 | ||||||
粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||
